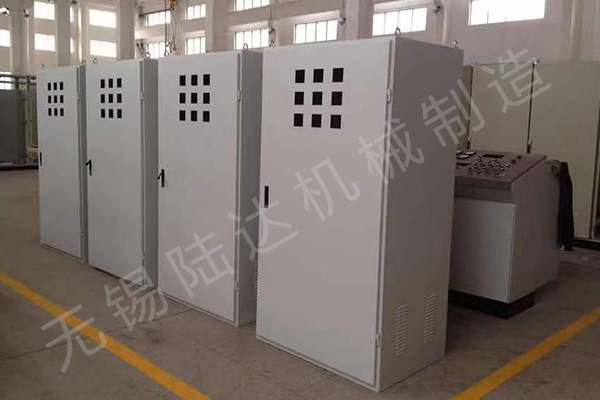

電器自動化控制柜通信模塊在用戶程序履行階段，可編程邏輯操控器總是按由上而下的順序依次地掃描用戶程序(梯形圖)。在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的操控線路，并按先左后右、先上后下的順序?qū)τ捎|點構成的操控線路進行邏輯運算，然后依據邏輯運算的成果，改寫該邏輯線圈在體系RAM存儲區中對應位的狀況；或許改寫該輸出線圈在I/O映象區中對應位的狀況；或許確認是否要履行該梯形圖所規則的特殊功用指令。

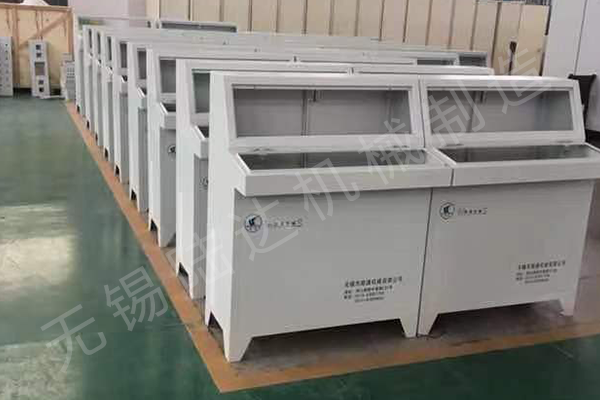

電器自動化的控制柜體即，在用戶程序履行進程中，只有輸入點在I/O映象區內的狀況和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或體系RAM存儲區內的狀況和數據都有或許發生變化，而且排在上面的梯形圖，其程序履行成果會對排在下面的但凡用到這些線圈或數據的梯形圖起效果；相反，排在下面的梯形圖，其被改寫的邏輯線圈的狀況或數據只能到下一個掃描周期才干對排在其上面的程序起效果。
